雙路DVIKVM高清視頻光纖延長器

DY-FX2M22D

產品概括

4K KVM over IP高清視頻光纖延長器，是一款以IP為主通過光纖連接的KVM視頻信號延長器。采用over IP KVM解決方案的專業功能，可通過內部網絡從遠程USB控制發送端訪問電腦系統。

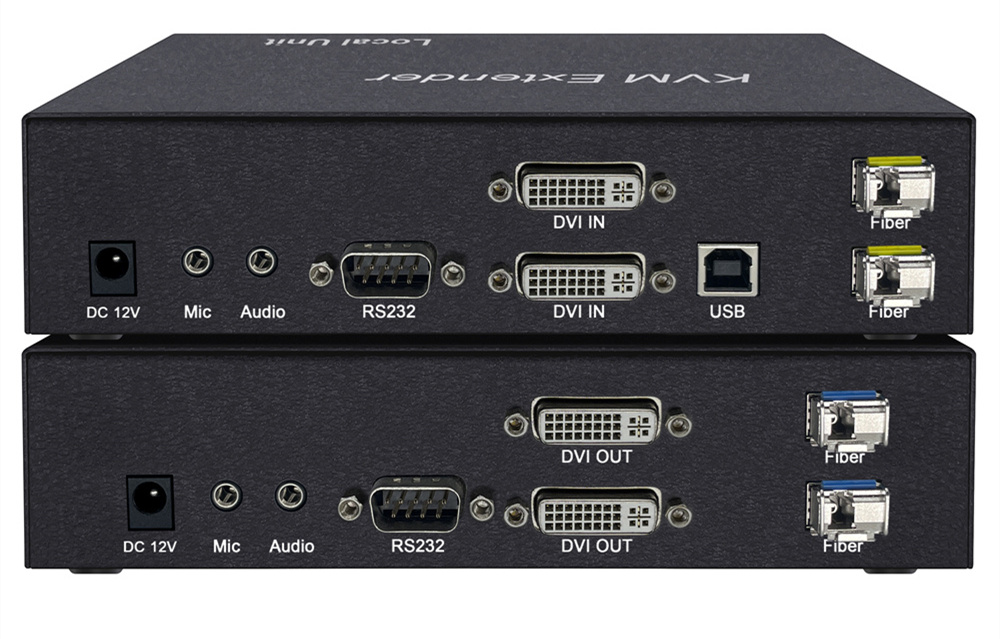

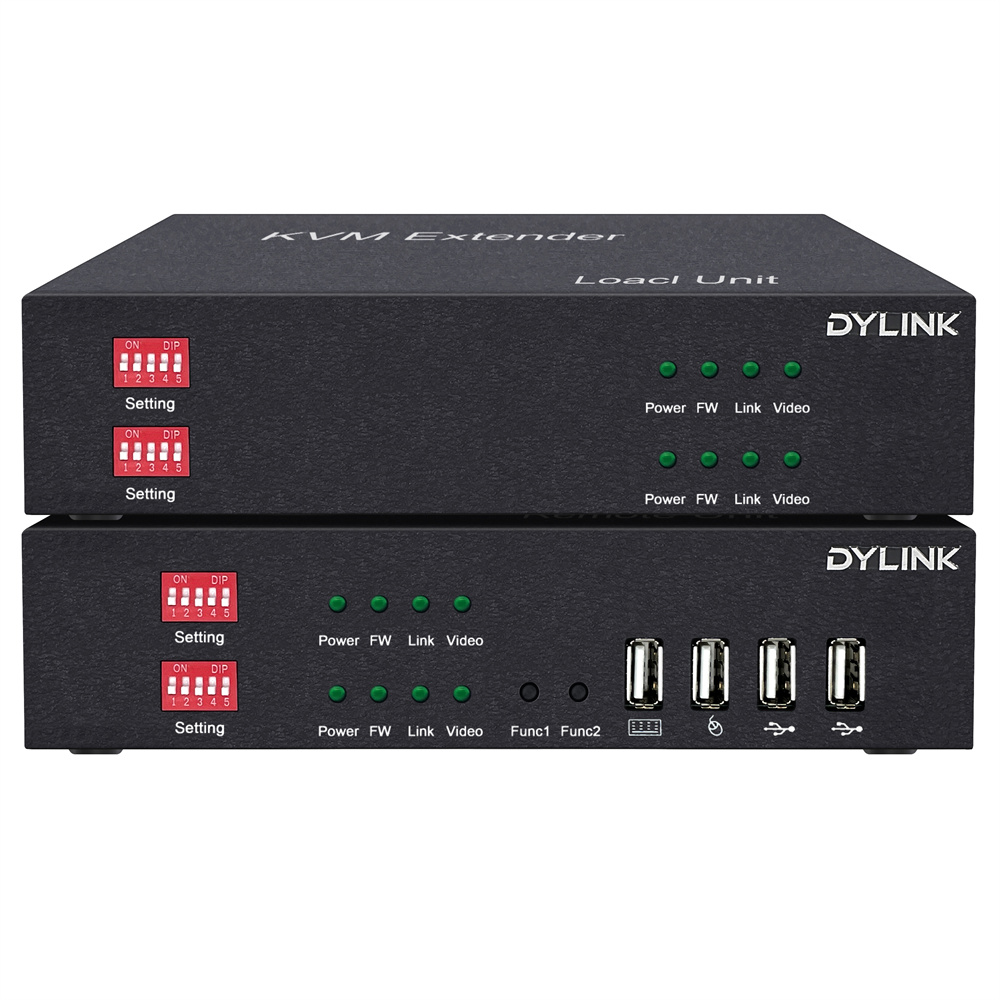

4K雙路DVIKVM高清視頻光纖延長器

1.整合兩路DVI視頻信號、USB鍵盤鼠標控制信號、USB2.0HUB功能（U盤、U KEY、打印機、移動硬盤、觸摸屏等USB設備）、RS232接口信號、音頻雙向信號、LC光纖接口, 鐵殼機身于一體的光纖4K視頻KVM延長器；

2.采用千兆數字編碼技術，把設備的本地發送端連接電腦主機的視頻信號和控制信號等，通過光纖跳線連接（單模可傳輸20公里，多模傳輸300-500米）至延長器的接收端 用戶可以在接收端使用操作電腦。

3.支持4K x 2K影像分辨率（最高可達3840 x 2160），提供超卓的影像顯示畫面。同時以極低延時的傳輸能力提供優質的視頻畫質?？梢詮V泛應用于教育、銀行證券、醫療、保密辦公等領域。

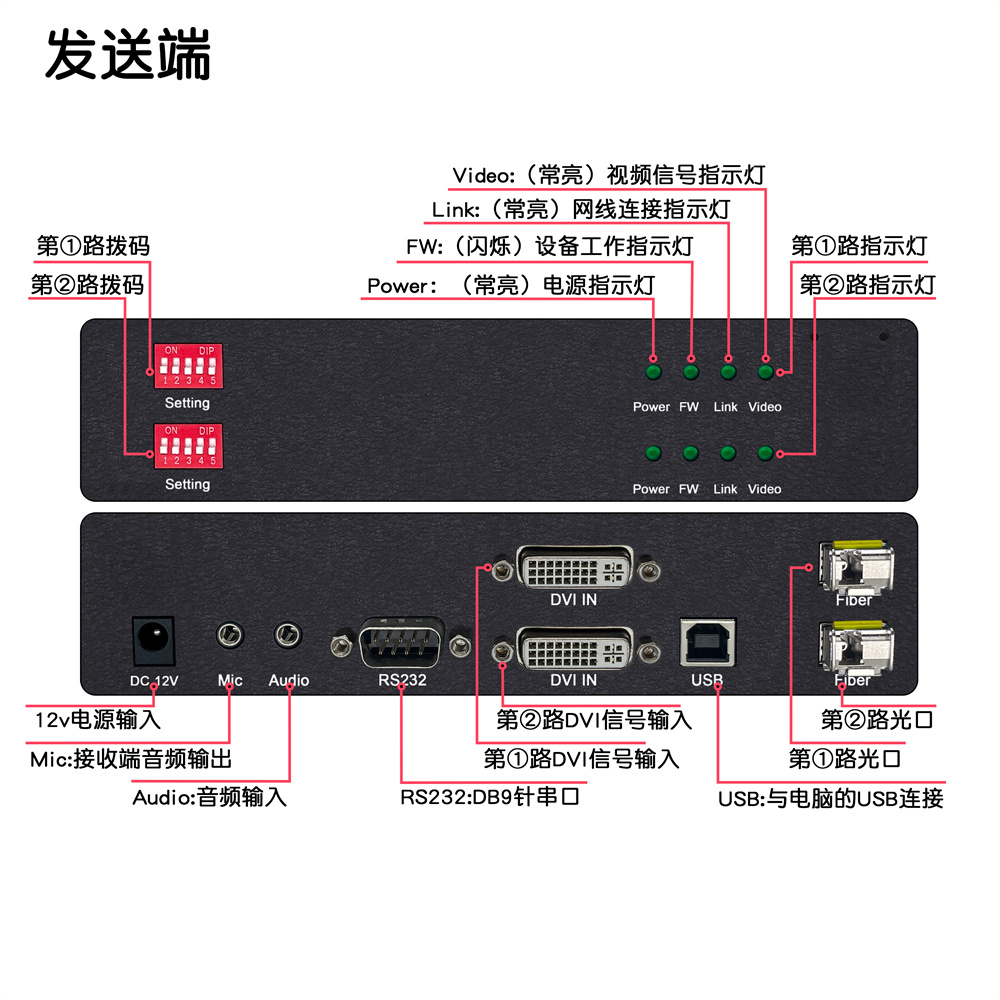

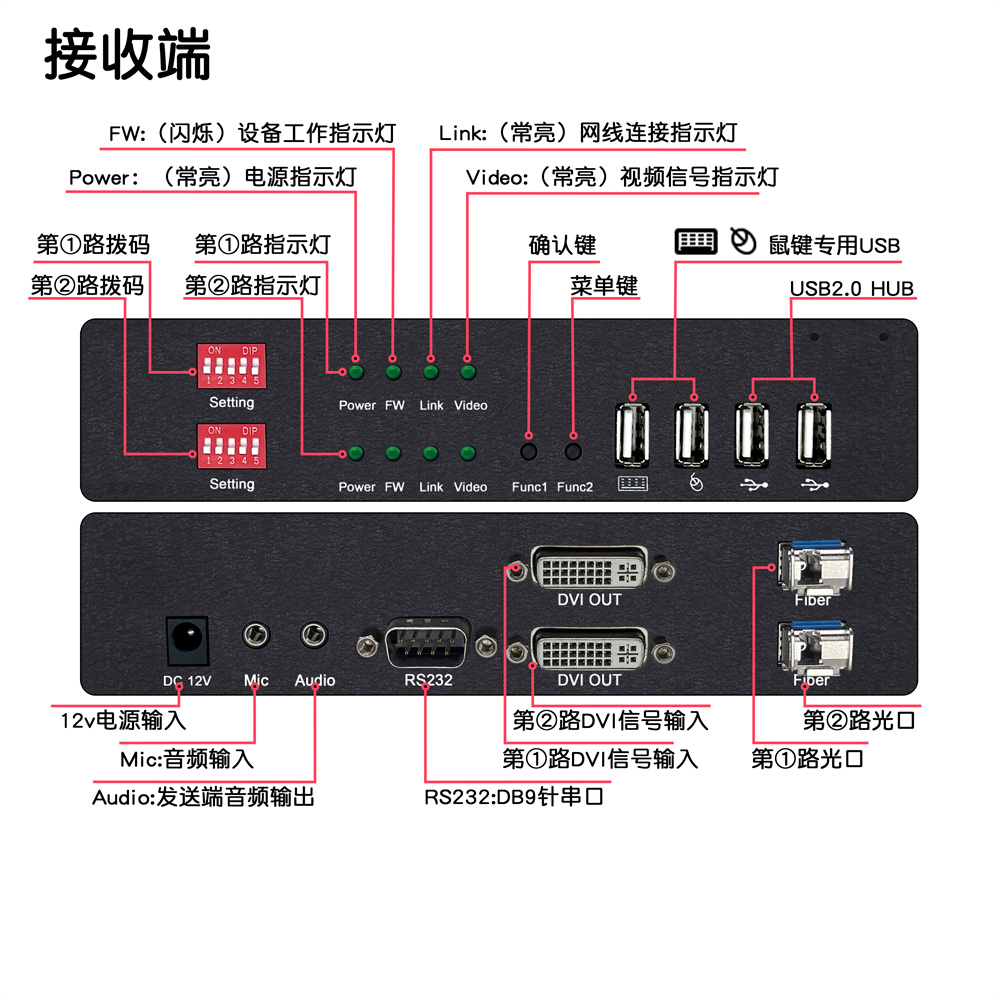

接口示意圖

功能特性

● 采用千兆數字編碼技術，圖像清晰流暢延時小；

● 獨立雙向音頻傳輸；

● USB 2.0 HUB功能（U盤、打印機、無線鍵鼠、觸摸屏等USB設備）；

● 采用SFP單模單纖LC光纖信號接口傳輸；

● 熱插拔設計，即插即用；

● 支持3840 x 2160@30Hz，并向下兼容多種常規分辨率；

● 超強4個USB接口設計，支持大容量USB設備使用需求；

● 可過交換機、也可以直連

● 可混搭，發送端可以與不同視頻信號接口的接收端連接

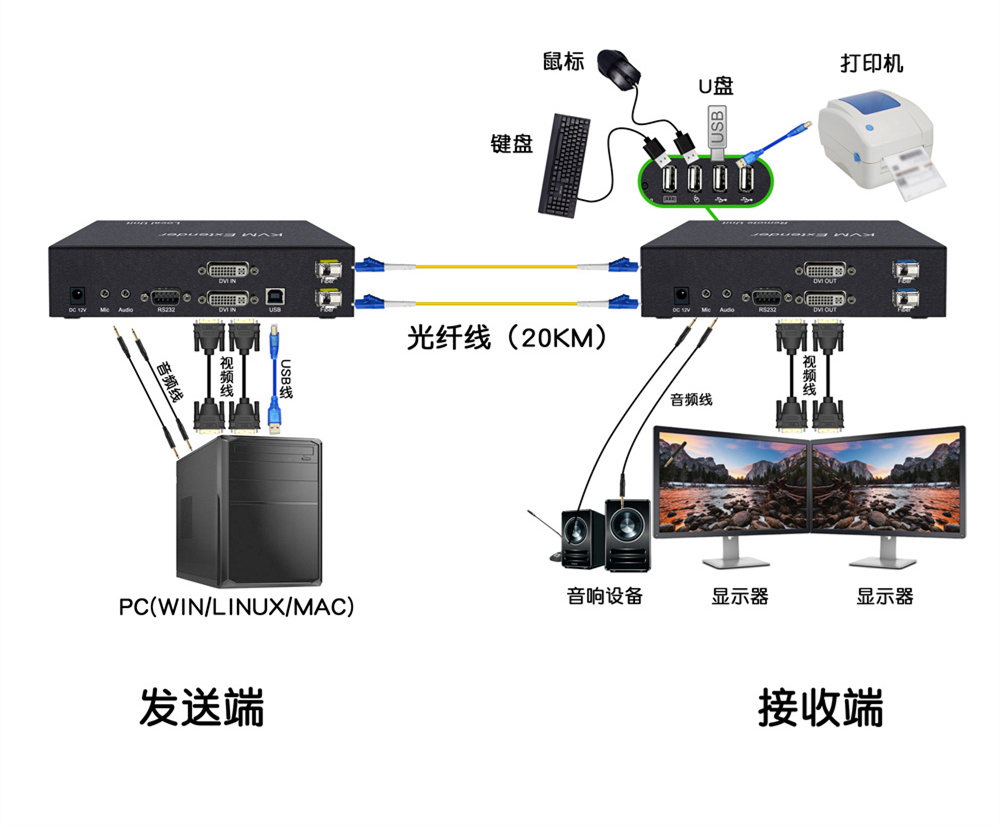

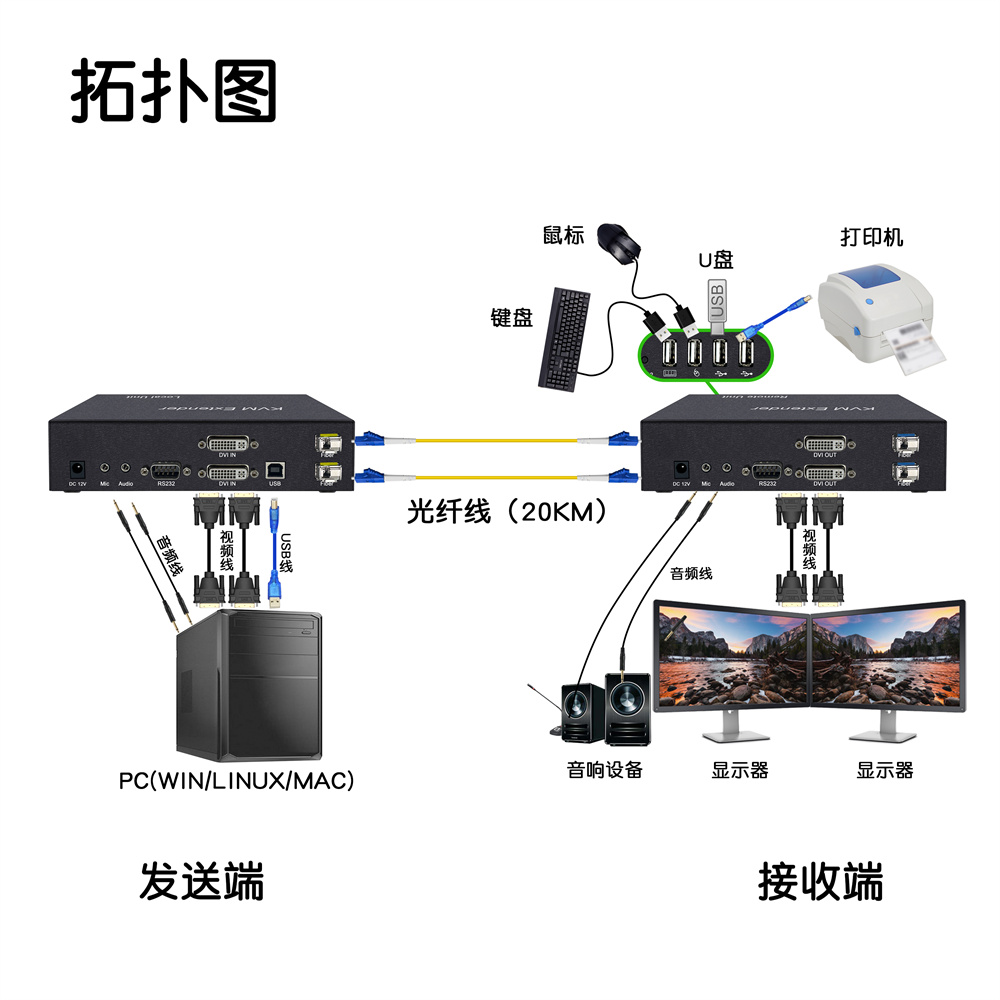

連接示意圖

定制其他功能

裝配清單

感謝您使用我公司產品，打開包裝請先清對產品裝箱單

產品裝箱明細單：

連接操作

1.首先確認發送端和接收端的撥碼開關的編碼是否一致

2.發送端使用標準視頻線、USB線、音頻線連接受控主機；

3.接收端連接顯示器、音頻設備、USB鍵盤鼠標及USB設備；

4.發送端與接收端之間通過光纖線連接；

5.接通發送端及接收端電源；

6.發送端與接收端通過指示燈顯示連接狀態；

7.支持熱插拔，不需KVM關閉電源即可隨時增加或移除受控設備；

8.跨平臺支持，支持Windows、Linux和Sun等主流操作系統。

注：更改撥碼后需要斷電重啟設備

產品參數
